SOLIDWORKS便利機能①
【スケッチ駆動パターン】

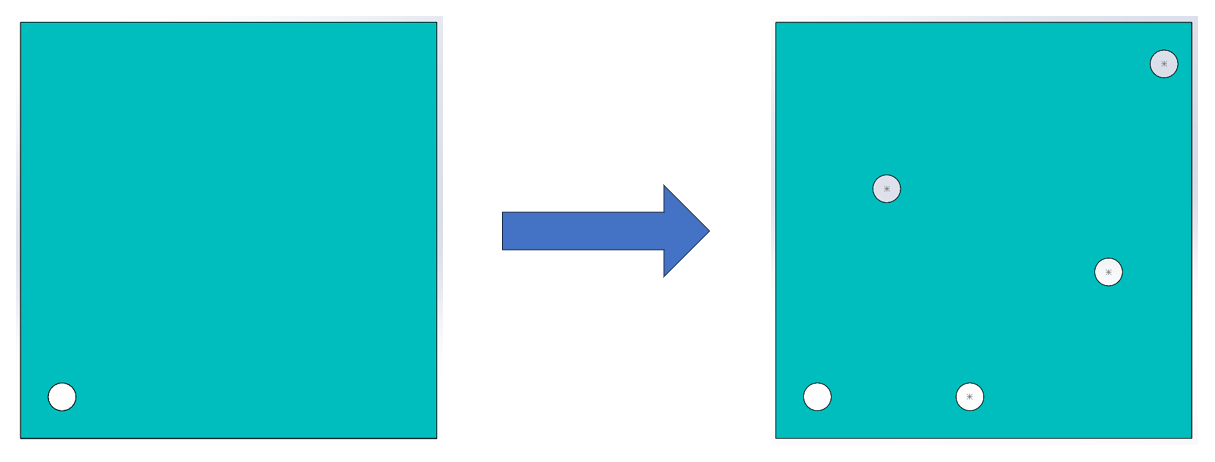

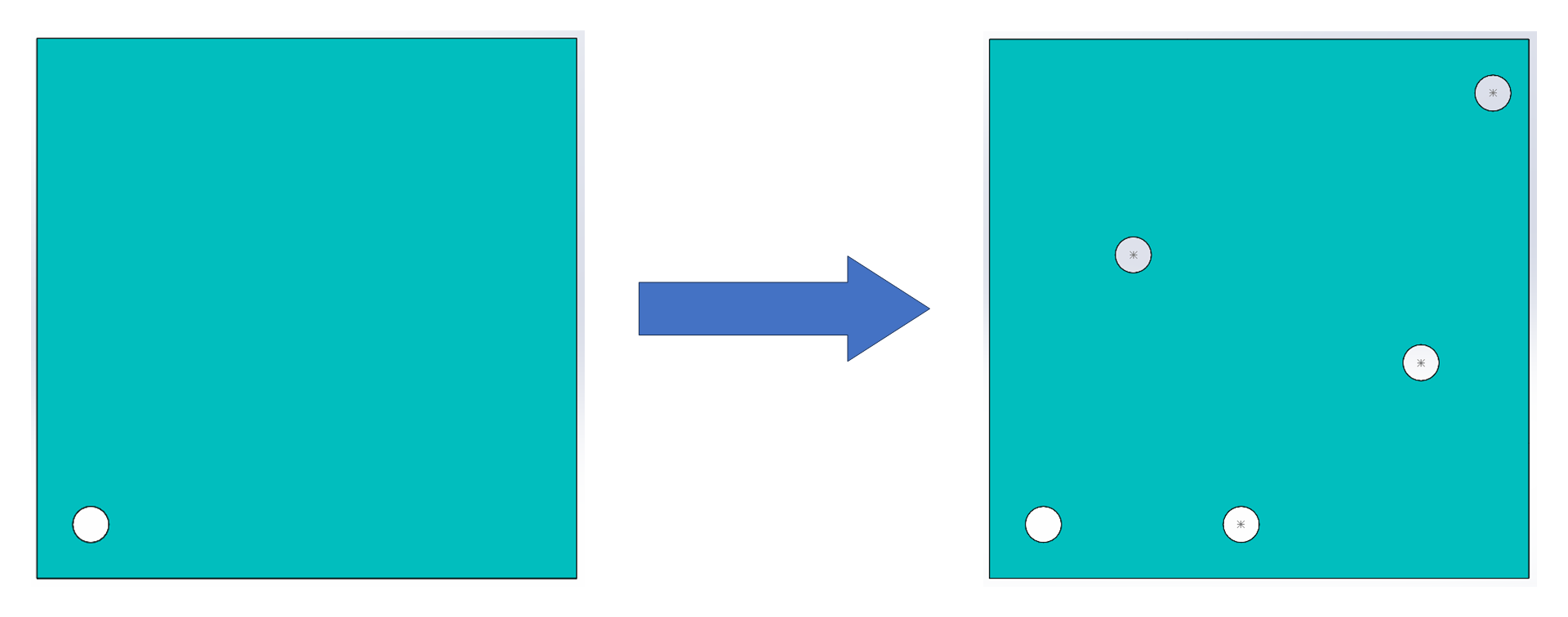

今回は例として、板に一か所空いている穴をパターン化することで、左図から右図のように穴を追加してみましょう。

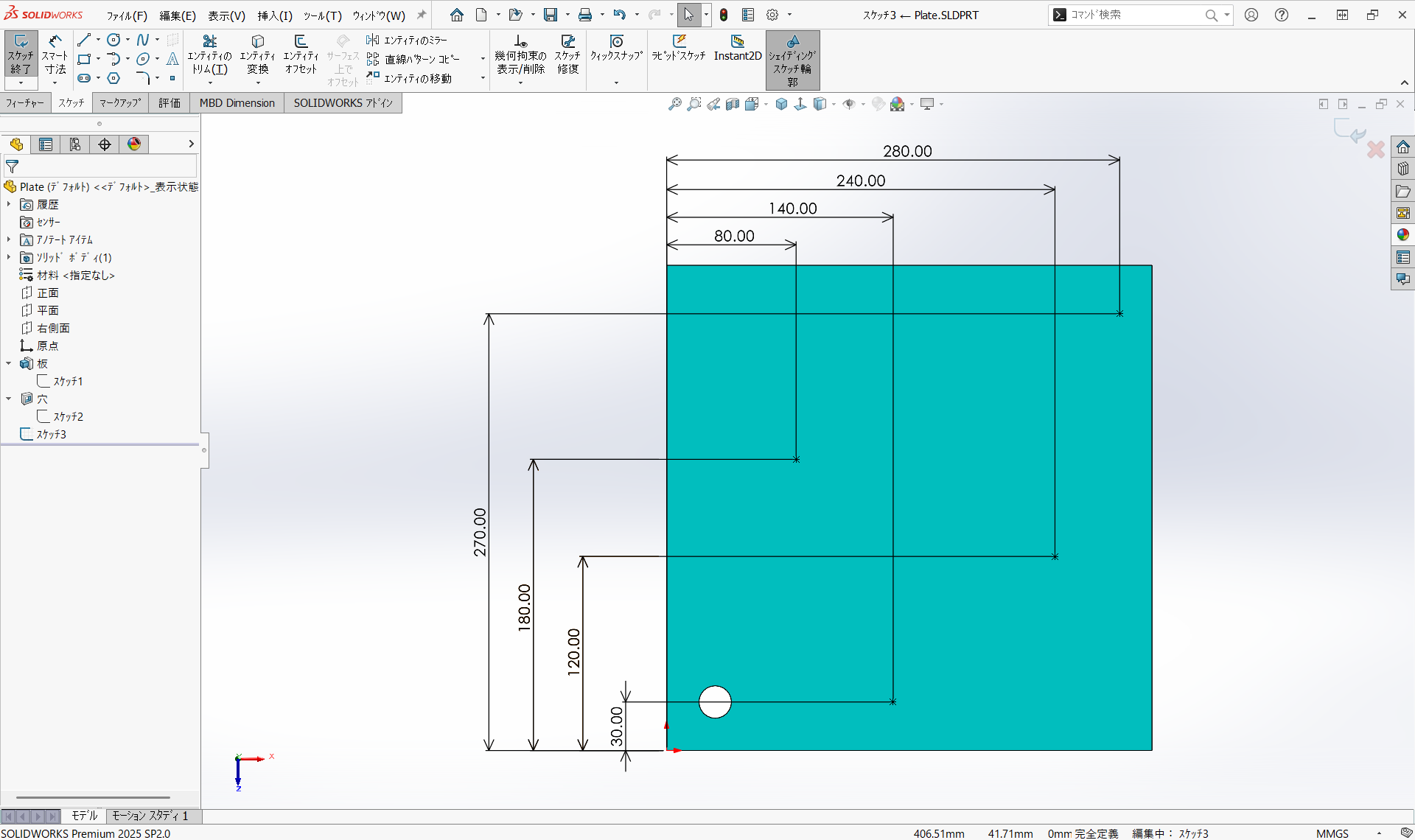

①コピーしたいところに新しいスケッチで点をスケッチします。

複数の点を定義するには【スケッチの完全定義】を使うと便利です。

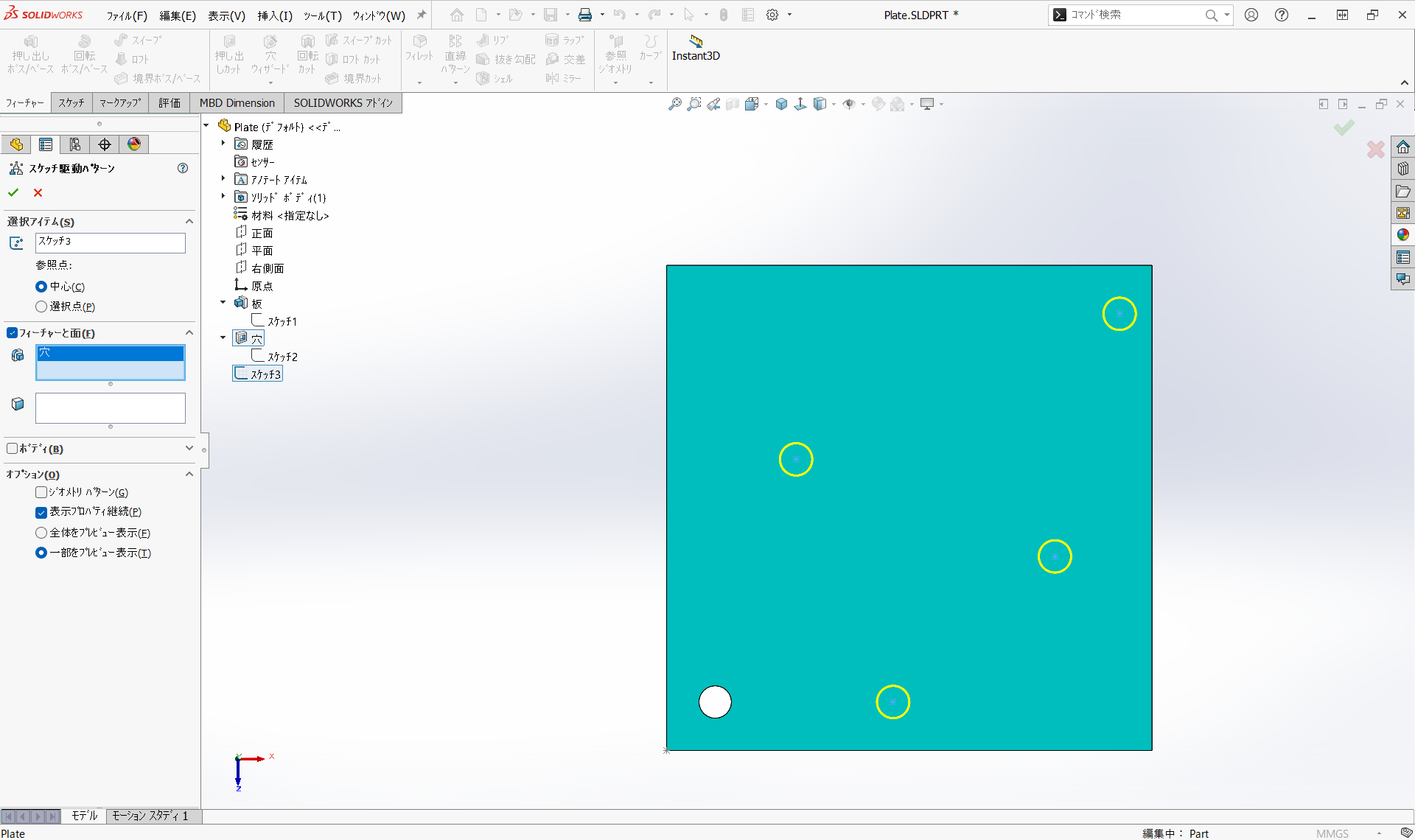

②【スケッチ駆動パターン】によりパターン化します。

「選択アイテム」には①で作成したスケッチを指定します。

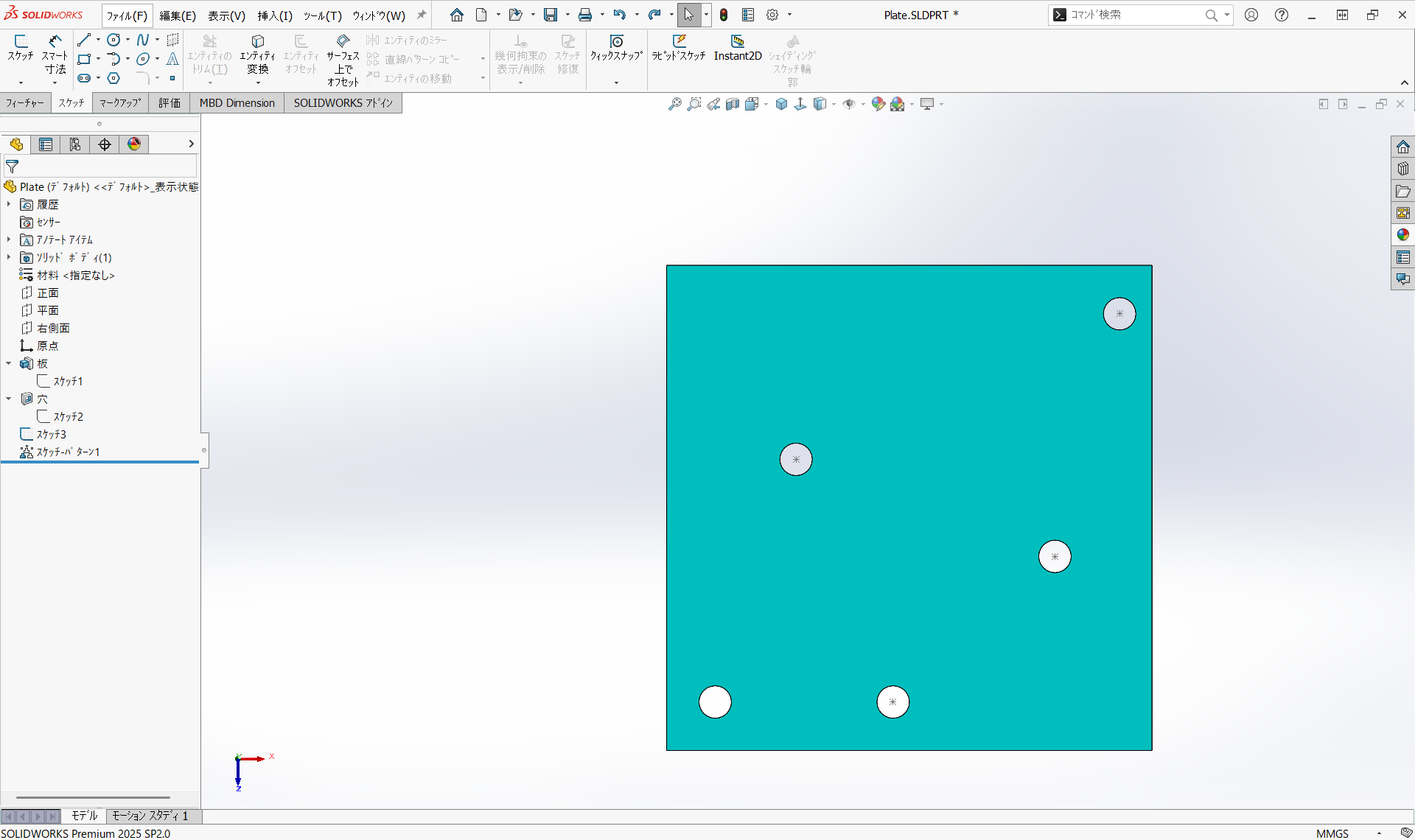

③OKをクリックするとスケッチ点の位置に穴がコピーされています。

④さらに追加したい、または削除したい場合は①で作成したスケッチを編集すれば、自動でパターンに反映されます。

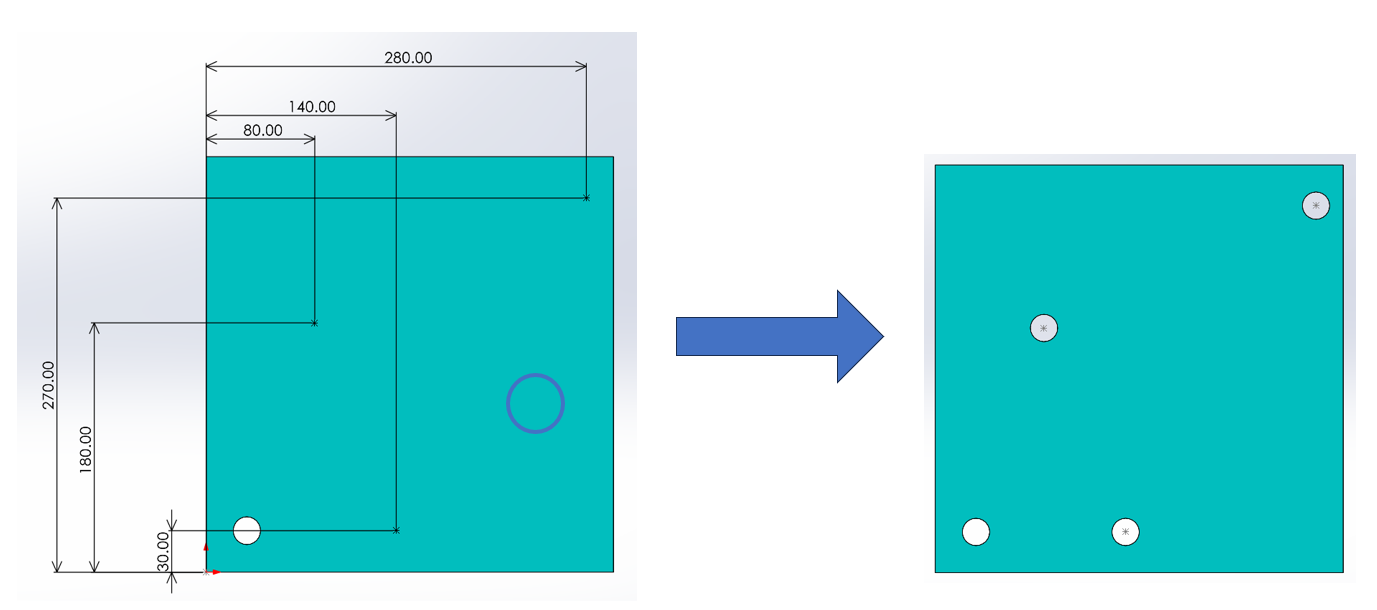

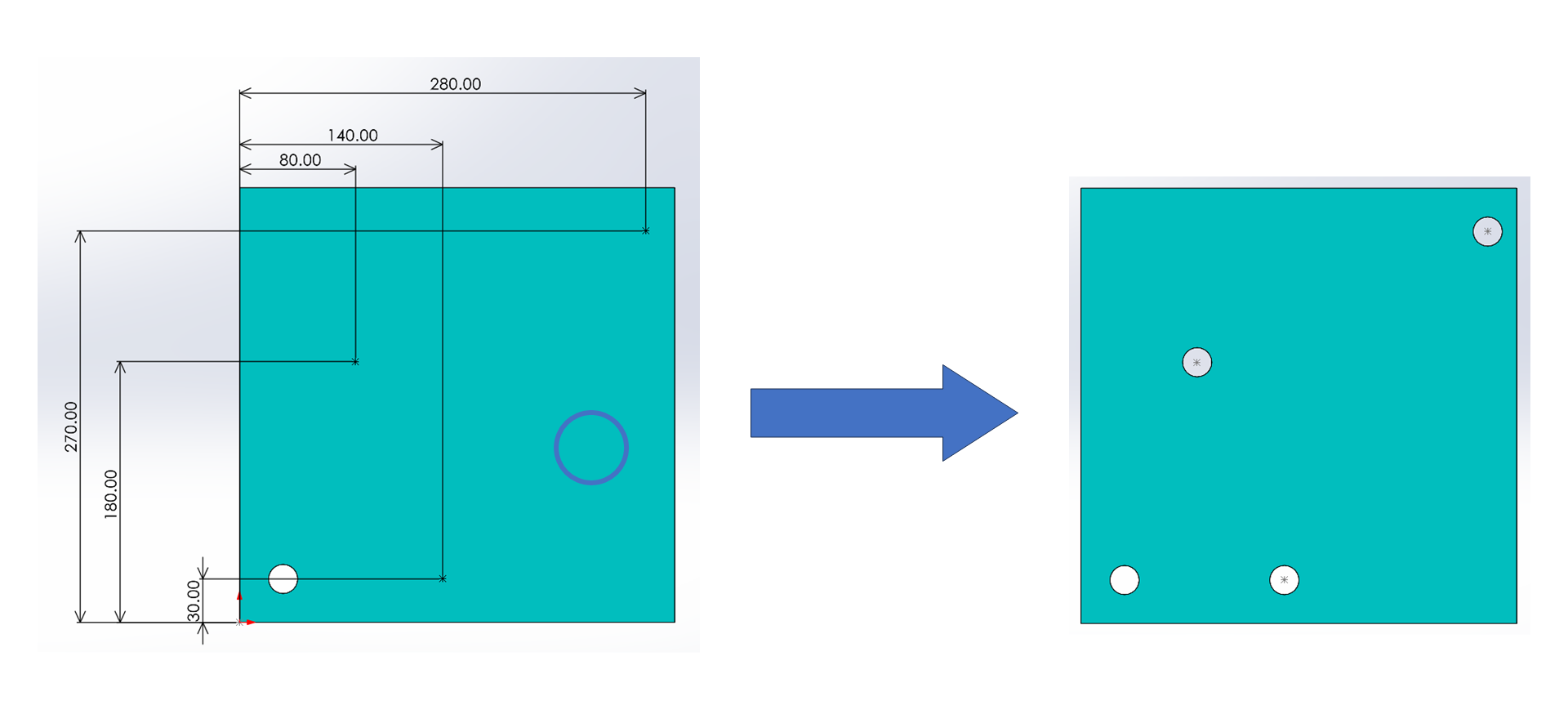

例えば、図に丸で示した点をスケッチ編集で削除すると、同じ位置にある穴も自動的に削除されます。
